Kuinka jäähdytetty jäähdytin voi pitää prosessin lämpötilan vakaana ilman, että energialaskuja kasvaa?

Abstrakti

Jos tuotantolinjasi riippuu toistettavissa olevista lämpötiloista – ajatelkaa ruiskupuristusta, laserlaitteita, tulostusta, elintarvikkeiden käsittelyä, lääkinnällisiä laitteita tai mitä tahansa lämpöherkkää prosessia – lämpötilan siirtymisestä voi hiljaa tulla kallein "näkymätön" ongelmasi. AJäähdytetty jäähdytinon suunniteltu poistamaan lämpöä prosessistasi ja pitämään jäähdytysnesteen lämpötila hallitulla alueella, jotta laitteistosi toimivat tasaisesti, tuotteen laatu pysyy vakaana ja odottamattomat seisokit vähenevät. Tässä oppaassa kerrotaan jäähdytetyn jäähdyttimen valitsemisesta, kokoamisesta, asennuksesta ja ylläpidosta käytännöllisellä ja selkeällä kielellä, ja siinä on tarkistuslistoja, vertailutaulukoita ja vianetsintävinkkejä, jotka auttavat sinua välttämään yleisimmät sudenkuopat, joita ostajat myöhemmin katuvat.

Outline

1. Mitä ongelmia jäähdytetty jäähdytin ratkaisee
2. Kuinka jäähdytyssilmukka toimii
3. Oikean jäähdyttimen tyypin valinta (ilmajäähdytteinen vs vesijäähdytteinen vs ruuvi)
4. Tekniset tiedot, joilla on todella merkitystä ostettaessa
5. Asennuksen tarkistuslista, joka ehkäisee päänsärkyä
6. Energia- ja käyttökustannukset: mitä voit hallita
7. Huolto- ja vianmääritysopas
8. Käytä koteloita ja sovita jäähdytin prosessiisi
9. FAQ

Sisällysluettelo

• Mitä ongelmia jäähdytetty jäähdytin ratkaisee?
• Kuinka jäähdytetty jäähdytin toimii
• Ilmajäähdytteinen vs vesijäähdytteinen vs ruuvi: mitä sinun pitäisi valita?
• Tärkeimmät tiedot (ja ne, joilla ei ole)
• Asennuksen tarkistuslista luotettavaa jäähdytystä varten
• Energian käyttö ja kustannukset: käytännön tapoja parantaa tehokkuutta
• Huolto ja vianetsintä
• Käyttötapaukset: jäähdytetyn jäähdyttimen sovittaminen sovellukseesi
• FAQ

Mitä ongelmia jäähdytetty jäähdytin ratkaisee?

Useimmat ostajat eivät herää ajattelemaan: "Tarvitsen jäähdytetyn jäähdyttimen." Ne ilmestyvät, koska jotain sattuu: romumäärät nousevat, kone laukeaa odottamatta, sykliajat venyvät tai tuotteen mitat poikkeavat juuri sen verran, että ne aiheuttavat uudelleentyöstöä. Hyvin valittuJäähdytetty jäähdytinkorjaa nämä kipukohdat vakauttamalla prosessisi lämpötasapainoa.

• Laatu drift:Lämpötilan muutokset voivat vaikuttaa viskositeettiin, kovettumisnopeuteen, kutistumiseen tai mittojen vakauteen.
• Odottamattomat seisokit:Ylikuumentuneet komponentit laukaisevat hälytyksiä, suojakatkoja tai ennenaikaista kulumista.
• Hitaat sykliajat:Jäähdytys on usein pullonkaula. Jos jäähdytys on epäjohdonmukainen, myös ulostulo muuttuu epäjohdonmukaiseksi.
• Energiahävikki:Monet tilat "ylijäähdyttävät" tai käyttävät pumppuja/puhaltimia kovemmin kuin tarvitaan, koska ohjaus on huono.
• Piilotetut ylläpitokustannukset:Kalkkikivi, korroosio, likaiset suodattimet ja huono vedenlaatu heikentävät hiljaa suorituskykyä.

Tavoitteena ei ole "kylmin mahdollinen vesi". Tavoitteena onoikea lämpötila, jatkuvasti, jolla on virtausnopeus ja paine, johon laitteesi voi luottaa. Siellä oikein mitoitettu, oikein asennettu jäähdytetty jäähdytin maksaa itsensä takaisin.

Kuinka jäähdytetty jäähdytin toimii

Ajattele prosessiasi lämmöntuottajana. Moottorit, laserit, muotit, hydraulijärjestelmät ja kompressorit tuottavat lämpöä. AJäähdytetty jäähdytinvetää lämmön pois kiertävän jäähdytysnestesilmukan avulla ja vapauttaa sitten lämmön ympäristöön.

Yksinkertaisesti sanottuna on kaksi "silmukkaa", jotka sinun pitäisi ymmärtää:

1. Prosessisilmukka (laitepuoli):Jäähdytysneste virtaa koneen läpi, imee lämpöä ja palaa lämpimänä jäähdyttimeen.
2. Lämmönestopuoli (jäähdyttimen puoli):Jäähdytyslaite siirtää lämmön ulos – joko ilmaan (tuulettimet ja lauhdutinpatterit) tai veteen (jäähdytystorni/lämmönvaihdin) suunnittelusta riippuen.

Jäähdyttimen sisällä jäähdytyspiiri tekee raskasta nostoa: se puristaa kylmäainetta, hylkää lämmön lauhduttimesta, laajenee venttiilin läpi ja imee lämpöä höyrystimestä. Prosessijäähdytysneste kulkee höyrystimen yli ja jäähtyy takaisin asetusarvoon.

"Älykäs" osa on ohjaus: anturit, ohjaimet ja turvasuojat pitävät lämpötilan vakaana ja estävät vaurioita, kun virtaus putoaa, suodattimet tukkeutuvat, ympäristön lämpötila piikkejä tai pumppu toimii huonosti.

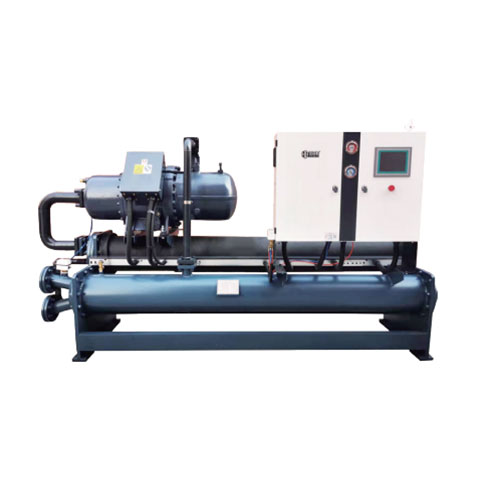

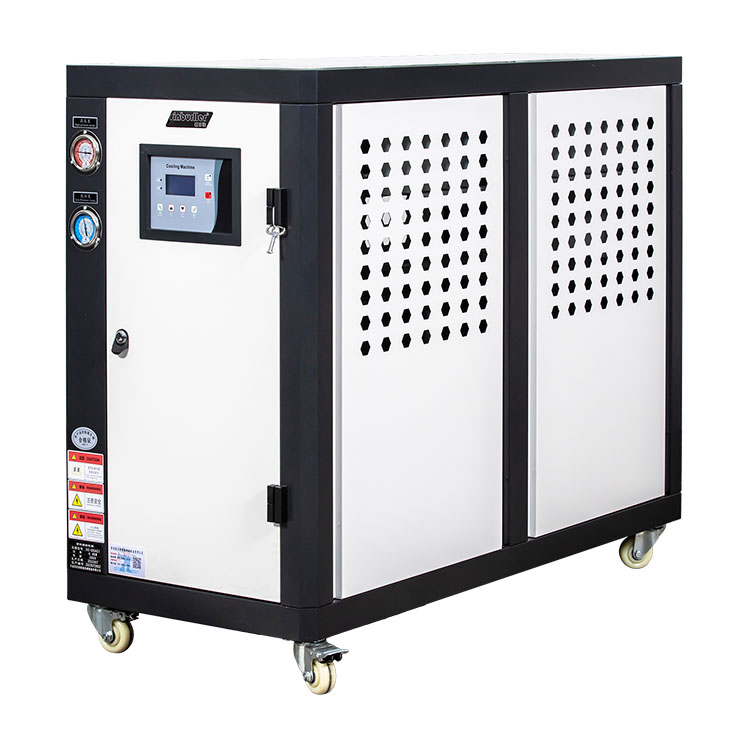

Ilmajäähdytteinen vs vesijäähdytteinen vs ruuvi: mitä sinun pitäisi valita?

Kaikki Cooled Chiller -mallit eivät toimi samalla tavalla todellisessa maailmassa. Paras vaihtoehtosi riippuu tilasta, ympäristöolosuhteista, lämpökuorman koosta, ja kuinka herkkä prosessisi on lämpötilan vaihtelulle.

Jos laitoksesi on uusi tai haluat yksinkertaisen asennuksen, ilmajäähdytteinen jäähdytin on usein nopein reitti. Jos lämpökuormasi on suuri, ympäristön lämpötilat ovat korkeat tai käytät pitkiä työpäiviä, vesijäähdytteiset tai ruuvijärjestelmät voivat tarjota paremman pitkän aikavälin kustannusprofiilin.

Tärkeimmät tiedot (ja ne, joilla ei ole)

Ostajat keskittyvät joskus yhteen otsikkonumeroon ja huomaavat, mikä saa Cooled Chillerin menestymään päivittäisessä toiminnassa. Tässä on se, mitä sinun tulee priorisoida vaihtoehtoja vertailtaessa.

• Jäähdytyskapasiteetti todellisissa olosuhteissa:Kapasiteetti muuttuu ympäristön lämpötilan, veden lämpötilan ja asetusarvon mukaan.
• Jäähdytysnesteen lähtevän lämpötilan vakaus:"Stable" tarkoittaa vakaata kuorman heilahtelun aikana, ei vain täydellisissä laboratorio-olosuhteissa.
• Virtausnopeus ja pumpun korkeus:Laitteesi tarvitsee vähimmäisvirtauksen ja paineen. Alimitoitettu pumppaus aiheuttaa hälytyksiä ja epätasaista jäähdytystä.
• Yhteensopivuus työnesteen kanssa:Vesi, glykoliseokset ja erikoisnesteet muuttavat lämmönsiirto- ja huoltotarpeita.
• Suojaus ja diagnostiikka:Virtauskytkimet, painesuojat, lämpötilahälytykset ja selkeä vikailmoitus säästävät aikaa.
• Huollettavuus:Suodattimen käyttö, lauhduttimen puhdistus ja komponenttien asettelu ovat tärkeämpiä kuin esitteet myöntävät.

Nopea ostajan tarkistuslista:

Hyvä nyrkkisääntö: jos tekniset tiedot eivät auta ennustamaan vakautta, luotettavuutta tai käyttökustannuksia, se ei todennäköisesti ole se spesifikaatio, johon sinun pitäisi kiinnittää huomiota.

Asennuksen tarkistuslista luotettavaa jäähdytystä varten

Jopa paras jäähdytetty jäähdytin voi näyttää "huonolta", jos asennus on huolimaton. Useimmat suorituskykyä koskevat valitukset juontavat juurensa perusasioihin: väärä putkisto, riittämätön virtaus, juuttunut ilma, likainen vesi tai huono ilmanvaihto.

• Vahvista virtaussuunta:Merkitse syöttö-/paluulinjat selkeästi ja varmista nopealla lämpötilan tarkistuksella käynnistyksen jälkeen.
• Lisää eristysventtiilit:Ne nopeuttavat huoltoa ja vähentävät seisokkeja, kun tarvitset huoltoa.
• Käytä asianmukaista suodatusta:Siivilä tai suodatin vähentää roskista aiheutuvia vikoja, erityisesti uusissa putkissa.
• Suunnitelma tuuletusta ja viemäröintiä varten:Silmukassa oleva ilma aiheuttaa epävakaata lämpötilaa ja pumpun melua; viemäröinti säästää tunteja huollon aikana.
• Pidä ilmavirtausreitit auki:Ilmajäähdytteisissä yksiköissä tukkeutunut lauhduttimen ilmavirta on suurin syy kapasiteetin laskuun kesällä.
• Tarkista sähkönsyöttö:Vakaa teho, oikea maadoitus ja oikeat suoja-asetukset auttavat estämään häiritseviä laukaisuja.

Suorita asennuksen jälkeen yksinkertainen käyttöönottorutiini: tarkista asetusarvon säätö, tallenna vakaat lämpötilat useilla kuormilla, ja dokumentoi "normaalit" paineet/virtaukset, jotta tiimisi voi havaita ongelmat ajoissa.

Energian käyttö ja kustannukset: käytännön tapoja parantaa tehokkuutta

Jos ostat jäähdytetyn jäähdyttimen, ostat sähköä vuosiksi. Temppu on vähentää jätettä vaarantamatta lämpötilan vaihtelua. Nämä parannukset ovat yleensä vaikuttavia ja vähädraamaisia.

1. Aseta lämpötilaksi "tarvittava", ei "matalin":Jokainen tarpeeton jäähdytysaste lisää kompressorin työtä ja voi aiheuttaa kondensaatioongelmia loppupäässä.
2. Pidä lämmönvaihtimet puhtaina:Likaiset lauhdutinkelat (ilma) tai hilseilevät putket (vesi) pakottavat järjestelmän käymään kuumemmin ja pidempään saman työn suorittamiseksi.
3. Korjaa lyhyt pyöräily:Ylisuuret järjestelmät tai epävakaat ohjausasetukset voivat aiheuttaa toistuvia käynnistys-/pysäytysjaksoja, jotka kuluttavat energiaa ja rasittavat komponentteja.
4. Stabiloi virtaus:Tasainen virtaus vähentää lämpötilan vaihteluita ja mahdollistaa usein korkeamman, turvallisemman asetusarvon ilman laadun heikkenemistä.
5. Ota lämpö talteen, jos mahdollista:Jotkin tilat voivat käyttää hylättyä lämpöä uudelleen (prosessiveden esilämmitys, tilan lämmitys) sijoittelusta ja määräyksistä riippuen.

Tehokkuus ei ole vain koneen ominaisuus. Se on järjestelmän tulos: oikea mitoitus, puhtaat lämmönsiirtopinnat, vakaa virtaus ja järkevät asetusarvot.

Huolto ja vianetsintä

Jäähdytetty jäähdytin, jota on helppo huoltaa, huolletaan yleensä. Ja jäähdytin, jota huolletaan, pysyy vakaana ympäri vuoden. Alla on käytännön opas, jota operaattorisi voivat todella käyttää.

Rutiinihuolto (yksinkertainen aikataulu):

• Päivittäin/Viikoittain:Tarkista jäähdytysnesteen taso (jos säiliössä), etsi vuodot, vahvista asetusarvo ja todellinen lämpötila, kuuntele pumpun epänormaalia ääntä.
• Kuukausittain:Tarkista ja puhdista ilmansuodattimet; tarkista pölyn kerääntyminen lauhduttimen pinnoille; tarkista hälytyshistoria kuvioiden varalta.
• Neljännesvuosittain:Tarkista jäähdytysnesteen laatu; puhtaat siivilät/suodattimet; tarkista virtaus- ja painelukemat perusviivaa vastaan.
• Kausiluonteinen:Syväpuhdistaa ilman lauhdutinpatterit tai huoltaa vesipuolen lämmönvaihtokomponentteja; tarkista ilmanvaihto ja ympäristöolosuhteet.

Yleiset oireet ja ensimmäiset toimenpiteet:

Jos haluat pitkäaikaista vakautta, kohtele jäähdytysnesteen laatua ydinkäyttöön, koska se on sitä. Puhdas vesi ja puhtaat lämmönsiirtopinnat ovat "kapasiteettia".

Käyttötapaukset: jäähdytetyn jäähdyttimen sovittaminen sovellukseesi

Jäähdytetty jäähdytin ei ole vain yhdelle toimialalle. Se on luotettavuustyökalu aina, kun lämpö uhkaa laatua tai käytettävyyttä. Parhaat tulokset saadaan sovittamalla jäähdytinstrategia prosessikäyttäytymiseen.

• Ruiskuvalu:Vakaat muotin ja hydrauliset lämpötilat parantavat toistettavuutta ja vähentävät syklin vaihtelua.
• Laserjärjestelmät:Tiukka lämpötilan säätö suojaa optiikkaa ja ylläpitää lähdön vakauden.
• Ruoka ja juoma:Lämpötilan tasaisuus tukee turvallista käsittelyä ja ennakoitavissa olevaa tuotannon ajoitusta.
• Lääketieteelliset ja laboratoriolaitteet:Ohjattu jäähdytys suojaa herkkiä laitteita ja parantaa mittauksen luotettavuutta.
• Painatus ja pakkaus:Jäähdytys voi stabiloida musteita, liimoja ja lämpöherkkiä komponentteja.

Jos arvioit toimittajia, kannattaa valita kumppani, joka voi keskustella sovelluksesi yksityiskohdista – lämpökuormituskuvioista, käyttösuhteista, ympäristöolosuhteista, jäähdytysnesteen tyyppi ja tuleva laajennus – ei vain yleisen yksikön myyminen. Monet ostajat haluavat työskennellä muiden valmistajien kanssaNingbo Xinbaile Intelligent Machinery Manufacturing Co., Ltd.koska prosessikeskeinen keskustelu estää usein kalliita koon virheitä ja uudelleenkäsittelyjä.

FAQ

Kuinka arvioin oikean jäähdytyskapasiteetin?

Aloita prosessin lämpökuormituksesta: koneen tehohäviöt, lämpö materiaalista ja lämpö ympäristöstä. Käytä tuotantotietoja, jos niitä on saatavilla (sykliaika, teho ja lämpötilan nousu prosessin aikana). Jos sinulla ei ole vankkaa arviota, pyydä toimittajaa auttamaan sen laskemisessa ja sisällytä siihen kohtuullinen varmuusmarginaali kuormituksen vaihtelun perusteella.

Mikä jäähdytysnesteen lämpötila pitäisi asettaa?

Aseta jäähdytysnesteen lämpötila korkeimpaan arvoon, joka silti suojaa laatua ja laitteita. Alemmat asetusarvot lisäävät energian käyttöä ja voivat aiheuttaa kondensaatioriskiä. Jos prosessisi on herkkä, stabiloi ensin ja optimoi sitten alaspäin vain tarvittaessa.

Kumpi on helpompi huoltaa: ilma- vai vesijäähdytteinen?

Ilmajäähdytteiset yksiköt ovat usein yksinkertaisempia, koska ne eivät vaadi jäähdytystornia, mutta ne vaativat hyvää ilmanvaihtoa ja lauhduttimen säännöllistä puhdistusta. Vesijäähdytteiset järjestelmät voivat olla tehokkaita ja vakaita, mutta ne vaativat kurinalaista vedenkäsittelyä ja valvontaa hilseilyn ja korroosion välttämiseksi.

Miksi jäähdyttimeni jäähtyy hyvin yöllä, mutta vaikeutuu iltapäivällä?

Ympäristön lämpötila ja ilmavirran olosuhteet vaihtelevat usein pitkin päivää. Ilmajäähdytteisissä järjestelmissä korkeampi ympäristön lämpö vähentää lämmön hylkäämistä. Tarkista myös tukkeutuneiden suodattimien, pölyisten kierukoiden tai kuuman ilman kierrätys lauhduttimen ympärillä.

Mitä minun tulee valmistaa ennen tarjouksen pyytämistä?

Ilmoita jäähdytysnesteen tavoitelämpötila-alue, arvioitu huippulämpökuormitus, vaadittu virtausnopeus/paine (tai laitetiedot), ympäristöolosuhteet, asennuspaikan rajoitukset, ensisijainen jäähdytysnestetyyppi ja odotatko laajentumista tulevaisuudessa. Mitä tarkempia syötteet, sitä tarkempi valintasi on.

Seuraava vaihe

A Jäähdytetty jäähdytinon yksi niistä laitteista, joka päättää hiljaa, tuntuuko linjasi "vakaalta" vai "hauraalta". Jos haluat apua oikean kokoonpanon valinnassa – ilmajäähdytteiset, vesijäähdytteiset tai suuremman kapasiteetin ratkaisut – jaa sovelluksesi perustiedot (lämpökuorma, asetusarvo, ympäristöolosuhteet ja käyttötunnit), ja valinnasta tulee paljon selkeämpi.

Oletko valmis muuttamaan lämpötilaongelmat ennustettavaksi tuotannoksi?Ota yhteyttä keskustellaksesi prosessivaatimuksistasi ja saada räätälöity Cooled Chiller -suositusNingbo Xinbaile Intelligent Machinery Manufacturing Co., Ltd.
